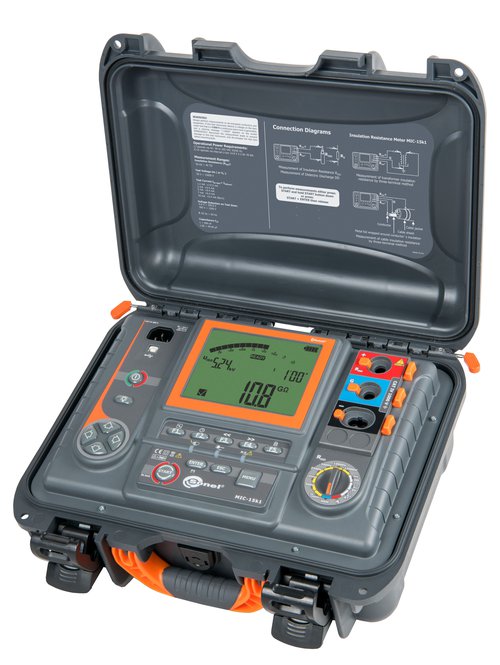

MIC-15k1 Измеритель параметров электроизоляции
Функциональные возможности:
- измерение сопротивления изоляции до 40 ТОм;
- измерительное напряжения до 15000 В: 500 В, 1000 В, 2500 В, 5000 В, 10000 В, 15000 В. в режиме измерения ..15000 В с выбором шага в 10 В, 100 В и 1000 В.;
- вычисление коэффициентов абсорбции и поляризации: установка трёх интервалов времени;
- установка времени измерения - до 99 мин. 59 сек.;
- измерительный ток – 1,2 мА, 3 мА, 5 мА или 7 мА;
- функция прожига;
- измерение сопротивления изоляция в режимах ступенчатым SV и плавно RT нарастающим напряжением;
- измерение коэффициента разряда диэлектриков DD;
- индикация частичных разрядов;
- индикация измеряемого сопротивления изоляции и тока утечки;
- измерение ёмкости кабеля;
- вычисление длины измеряемого кабеля;
- автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
- измерение напряжения постоянного/переменного тока до 1500 В;
- защита от напряжения на измеряемом объекте;
- усовершенствованный 5-ти ступенчатый цифровой фильтр позволяет проводить измерения в условиях сильных электромагнитных полей;
- работа прибора от внутреннего аккумулятора и от сети 90…260 В;
- передача данных на ПК через интерфейс USB и модулю Bluetooth;
- совместим с ПО «SONEL Reader» и «СОНЭЛ Протоколы 2.0»;
- рабочий диапазон температур от -20°C до 50°C.
Стандартная комплектация:
| Количество | Индекс | |
|---|---|---|
| Кабель последовательного интерфейса USB | 1 | WAPRZUSB |
| Кабель сетевой стандарта IEC С13 | 1 | WAPRZ1X8BLIEC |
| Провод измерительный 3 м с разъемом «банан» и зажимом «Крокодил» 15 кВ голубой | 1 | WAPRZ003BUKRO15KV |
| Провод измерительный 3 м с разъемом «банан» и зажимом «Крокодил» 15 кВ красный | 1 | WAPRZ003REKRO15KV |
| Провод измерительный 3 м экранированный с разъемом «банан» и зажимом «Крокодил» 15 кВ черный. | 1 | WAPRZ003BLKROE15KV |
| Ремень для переноски прибора W-1 | 1 | WAPOZSZE5 |
| Футляр L4 | 1 | WAFUTL4 |
Дополнительная комплектация:
| Индекс | |
|---|---|
| NZ-1 Набор отверток | WNZ1 |
| NZ-2 Набор отверток | WNZ2 |
| Зонд для измерения сопротивления полов и стен PRS-1 | WASONPRS1 |
| Комплект измерительных разъемов для фазных и нулевых шин AR-468 | WAADAR468RU |
| Провод измерительный 3м/5м/10м/20м с разъемом «банан» и зажимом «Крокодил» 15 кВ голубой | WAPRZ003BUKRO15KV / WAPRZ005BUKRO15KV / WAPRZ010BUKRO15KV / WAPRZ020BUKRO15KV |
| Провод измерительный 3м/5м/10м/20м с разъемом «банан» и зажимом «Крокодил» 15 кВ красный | WAPRZ003REKRO15KV / WAPRZ005REKRO15KV / WAPRZ010REKRO15KV / WAPRZ020REKRO15KV |
| Провод измерительный 3м/5м/10м/20м экранированный с разъемом «банан» и зажимом «Крокодил» 15кВ черный. | WAPRZ003BLKROE15KV / WAPRZ005BLKROE15KV / WAPRZ010BLKROE15KV / WAPRZ020BLKROE15KV |
| Футляр L14 | WAFUTL14 |
Назначение и область применения:
MIC-15k1 – цифровой мегаомметр, предназначенный для испытаний электрической прочности и измерения сопротивления изоляции электроустановок системы электроснабжения под действием электромагнитного поля сверхвысокого класса напряжения. Максимальное измерительное напряжение составляет 15000 В постоянного тока с диапазоном измеряемого сопротивления до 40 ТОм. Установка трёх интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажнённости), поляризации (старения) и коэффициент разряда диэлектрика. В процессе измерения сопротивления изоляции происходит измерение ёмкости и тока утечки. Электромагнитные помехи, благодаря встроенному цифровому фильтру, не влияют на результат измерений.
Входы RISO имеют электронную защиту от перегрузки (например, на случай подключения к цепи под напряжением) до 1500 В в течение 60 секунд.
Исключительно полезным решением является функция «прожига» поврежденной изоляции объекта. Преобразователь мощностью около 150 Вт позволяет дожигать места повреждения кабеля и облегчает локализацию дефекта, например, используя метод рефлектометрии с помощью прибора TDR-410.
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
