Контроллер КЭВ Dominator 3-4кВт 200В

Первый, разработанный в России, контроллер энергии ветра (КЭВ) Dominator обеспечивает более оптимальную работу при слабом ветре, за счет доступных для редактированных в меню КЭВ  параметры для ВГ.

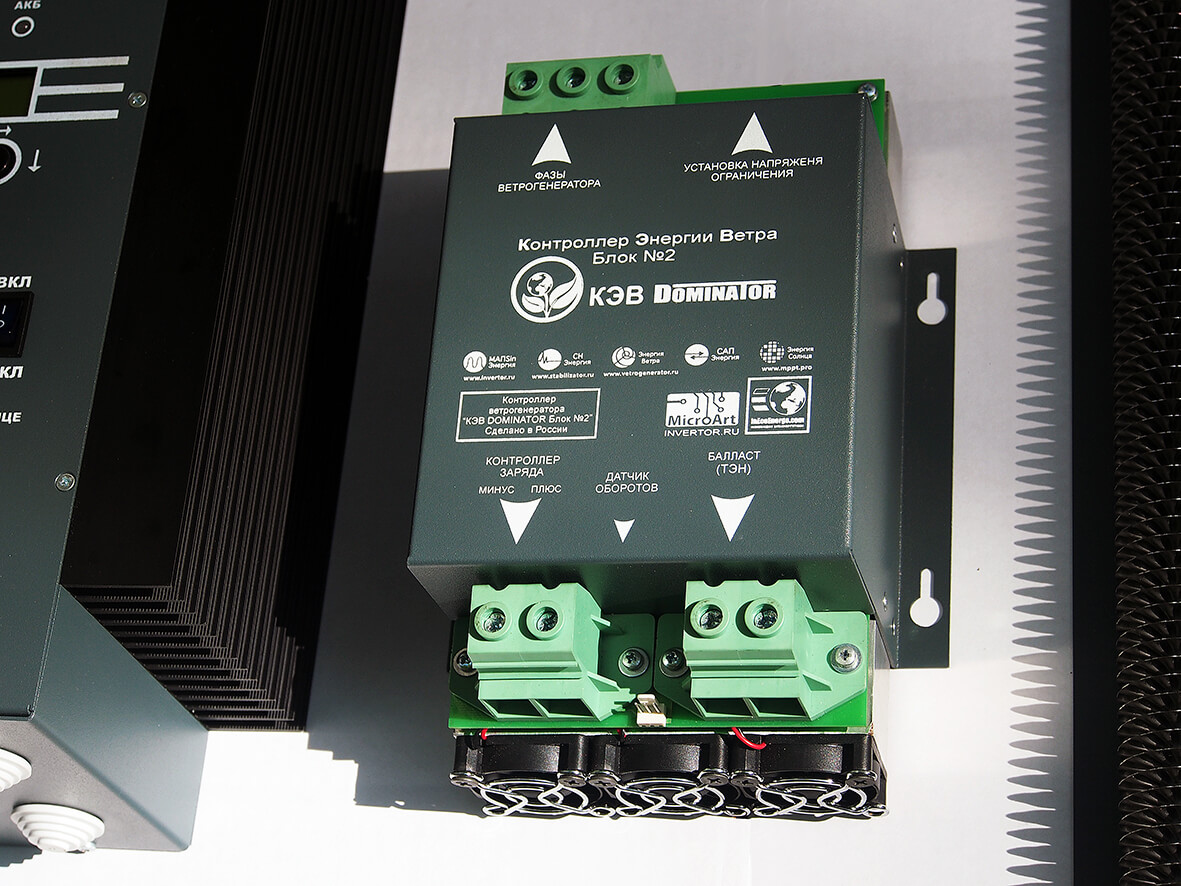

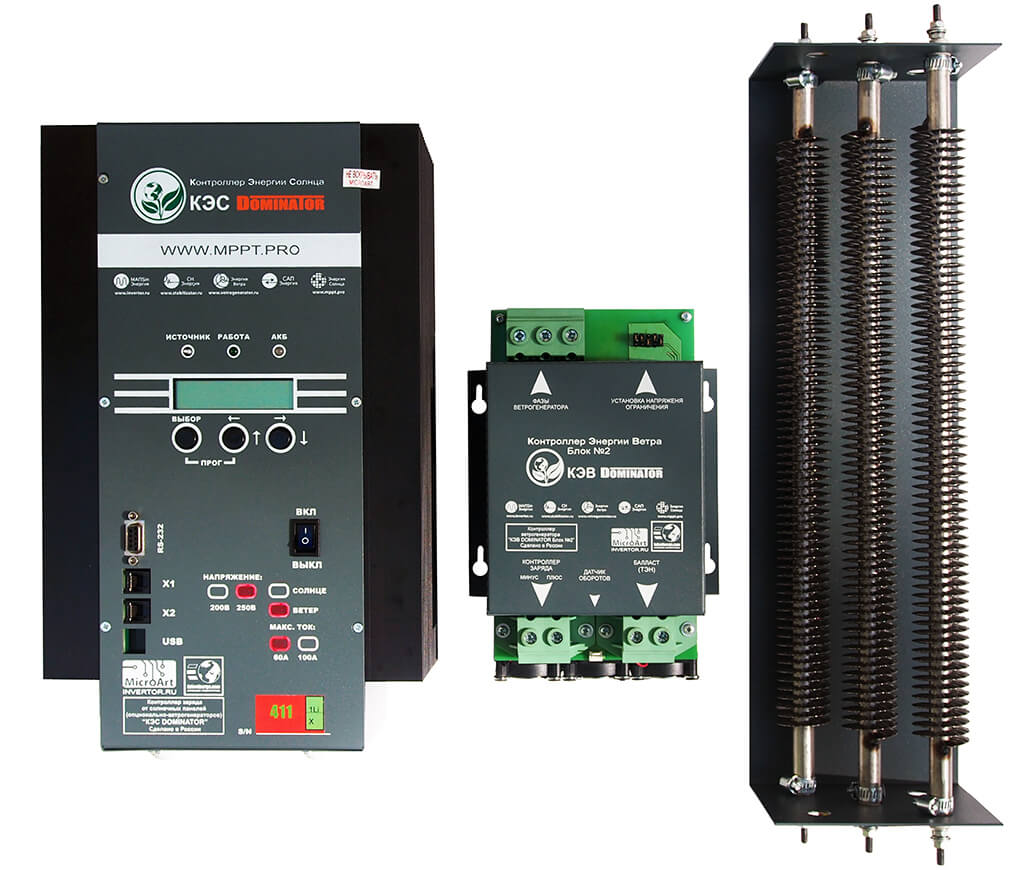

Контроллер энергии ветра (КЭВ) Dominator состоит из 3 блоков: контроллер КЭС, блок №2 и блока нагрузки (ТЭН) обеспечивает более оптимальную работу при слабом ветре, для чего в меню в меню КЭВ доступны для редактирования параметры для ВГ:

1) «Обороты включения» - Обороты ВГ, при которых начинается отбор мощности;

2) «Обороты выключения»- Обороты ИГ, при которых прекращается отбор мощности.

Задание интервала оборотов ветрогенератора, приводит к тому, что при слабом ветре, контроллер отключает ветрогенератор от нагрузки. Без нагрузки ветряк, даже при слабом ветре, легко набирает оптимальные высокие обороты на которые и рассчитаны профиль и угол атаки его лопастей. После набора оптимальных оборотов, контроллер подключает ветряк к АКБ и снимает энергию. Ветряк затормаживается и снова отключается контроллером и т.д. Таким образом, при слабом ветре, энергия собирается порциями, но в итоге сумма получается больше, чем у обычного контроллера, т.к. сбор энергии ведётся при оптимальных оборотах ветрогенератора.

Примечание: этого выигрыша не будет, если установлен редкий и дорогой ветрогенератор, у которого лопасти автоматически поворачиваются в зависимости от скорости ветра (меняется угол атаки лопастей при разных скоростях ветра).

Применение датчиков тока ДТ 325 А (опционально) позволяет контроллеру учитывать дополнительные внешние зарядные\разрядные токи от инвертора и/или солнечного контроллера, что позволяет автоматически уменьшить ток заряда, если он будет идти одновременно от ветрогенератора и от солнечных панелей и будет превышать максимально допустимый для АКБ. Также применение ВДТ№2 для контроля зарядно/разрядных токов от инвертора, позволяет мгновенно, при необходимости, добавить необходимый ток от ветрогенератора, который требуется инвертору (для нагрузки), даже если АКБ заряжены и контроллер вышел на маленький зарядный ток (большой ток заряда в конце заряда недопустим). Или возможно использование для тех же целей связи по шине I2C, при использовании приборов от компании Микроарт (инвертор МАП и др.)

Ключевые преимущества:

• Высокое быстродействие, а, следовательно, эффективность выше по сравнению с обычными ветряными контроллерами.
• Допустимое напряжение на входе контроллера до 200 В.
• Два датчика тока на основе датчика «Холла» (что намного лучше измерительного шунта) для контроля заряда/разряда от другого устройства (например, от солнечного контроллера и/или от инвертора) – опционально. Или возможно использование для тех же целей связи по шине I2C, при использовании приборов от компании Микроарт (инвертор МАП и др.).
• Благодаря датчикам токов, имеется возможность работать в паре с гибридным инвертором на промышленную сеть 220 В (мгновенное добавление по необходимости тока, в том числе больше чем разрешено для заряда АКБ, минуя АКБ – хотя минимальные аккумуляторы поставить, всё же, необходимо). Последнее очень важно - энергия может идти транзитом, АКБ не расходуются, а значит, служат десятилетиями.
• Наличие собственного трансформаторного источника питания от энергии ветрогенератора, что позволяет питать контроллер вне зависимости от состояния АКБ. (Работа возможна даже при полностью разряженной АКБ).
• Счетчик входящих А*ч/Вт*ч.
• Возможность обновления встроенного программного обеспечения.
• Контроллер, кроме напряжений АКБ 12/24/48/96 В позволяет вручную установить любые нестандартные напряжения для работы с АКБ. Важно для работы с нестандартными щелочными АКБ, или с нестандартным количеством банок АКБ.
• Возможность подключения литий-железо-фосфатных (LiFePO4) аккумуляторных батарей с BMS Микроарт.
• Контроллер сам управляет BMS или, при необходимости, автоматически передаёт управление ими инвертору МАП (контроллер соединяется дополнительным кабелем с МАП, а в последнем, тоже обеспечена возможность управления BMS).

Основные преимущества ветряного контроллера КЭВ Dominator MPPT по сравнению с обычными PWM (ШИМ) контроллерами.

• Высокий КПД/эффективность;
• Использование более высокого входного напряжения, позволяет уменьшить сечение кабелей, а также позволяет увеличить дистанцию от панелей до контроллера;
• Обеспечивает более оптимальную работу при слабом ветре, для чего в меню КЭВ доступны для редактирования параметры для ВГ:
• «Обороты включения» - Обороты ВГ, при которых начинается отбор мощности;
  «Обороты выключения» - Обороты ИГ, при которых прекращается отбор мощности.
• Задание интервала оборотов ветрогенератора, приводит к тому, что при слабом ветре, контроллер отключает ветрогенератор от нагрузки. Без нагрузки ветряк, даже при слабом ветре, легко набирает оптимальные высокие обороты на которые и рассчитаны профиль и угол атаки его лопастей. После набора оптимальных оборотов, контроллер подключает ветряк к АКБ и забирает энергию. Ветряк затормаживается и снова отключается контроллером. Таким образом, при слабом ветре, энергия собирается порциями, но в итоге собираемость поучается выше, чем у обычного контроллера, т.к. сбор энергии ведётся при оптимальных оборотах.

Примечание: этого выигрыша не будет, если установлен редкий и дорогой ветрогенератор, у которого лопасти автоматически поворачиваются в зависимости от скорости ветра (меняется угол атаки лопастей при разных скоростях ветра).

Характеристики:
